Morphologie der Rohrinnenwand & Mikrobiologie

2.1 Fraktale Oberflächenerhöhung und der mikrobiologische Klettverschluss-Effekt

Die mathematische Modellierung von Rohrleitungssystemen im unbereinigten Zustand (Ist-Zustand) erfordert eine Revision der Annahme einer geometrisch glatten Zylinderinnenwand. Akkumulationen wie Sielhaut in Abwasserdruckleitungen oder hydrodynamisch induzierte Inkrustationen (Eisen- und Manganoxide) in Trinkwasserleitungen bilden komplexe, hochgradig zerklüftete morphologische Strukturen aus.

Aus Sicht der Fluidmechanik und Fraktalgeometrie führt diese Topographie zu einer drastischen Vergrößerung der effektiven, wirksamen Kontaktoberfläche (spezifische Oberfläche). Während der geometrische Innenumfang eines idealen Kreises im Zuge der Verengung nominell abnimmt, multipliziert sich die reale Kontaktfläche zwischen dem strömenden Medium und der Wandung durch die mikroskopische und makroskopische Rauheit (Spitzen- und Talbildung) um das 3- bis 5-Fache.

Diese Oberflächenerhöhung initiiert eine kinetische Beschleunigung des Verschmutzungsprozesses, der als Klettverschluss-Effekt definiert werden kann:

1. Die biologische Matrix (Sielhaut) besteht aus einer klebrigen Schicht extrazellulärer polymerer Substanzen (EPS), die von sessilen Bakterien kolonisiert wird.
2. Durch die vergrößerte Oberfläche steigen die physikalischen Adhäsionskräfte für im Fluid suspendierte partikuläre Stoffe, organische Verbindungen, Fette und mineralische Schwebstoffe.
3. Die Akkumulationsrate verhält sich folglich nicht linear zur Betriebszeit, sondern verläuft exponentiell beschleunigt. Sobald eine primäre Kontaminationsschicht etabliert ist, steigt die Wahrscheinlichkeit für die Anlagerung weiterer Stoffe pro Zeiteinheit progressiv an.

2.2 Fluidmechanische Wirbelbildung in der Grenzschicht

Innerhalb eines sauberen Rohrleitungssystems bewegt sich das Fluid in Wandnähe unter kontrollierten viskosen Bedingungen. Die Etablierung einer unregelmäßigen Wandungsrauhigkeit stört dieses Gleichgewicht fundamental. Jede makroskopische Erhebung der Ablagerungslandschaft fungiert als lokale Barriere und induziert eine permanente Mikro-Verwirbelung (Turbulenz) direkt in der fluiden Grenzschicht. Diese Wirbelstrukturen haben zwei direkte physikalische Konsequenzen:

• Dissipation von kinetischer Energie: Die Wirbel entziehen der Hauptströmung kontinuierlich kinetische Energie und wandeln diese in thermische Verlustleistung und Reibung um. Dies manifestiert sich makroskopisch in dem exzessiven Anstieg der Rohrreibungszahl (λ) in der Darcy-Weisbach-Gleichung.
• Generierung von Totwasserzonen: Unmittelbar stromabwärts (hinter den Schmutzhügeln) entstehen mikro-skalige Strömungsabrisse. In diesen hydrodynamischen Schattenzonen (Totwasserzonen) fällt die lokale Fließgeschwindigkeit temporär gegen Null ab. Da die Sedimentation von Partikeln umgekehrt proportional zur Fließgeschwindigkeit verläuft, sinken Schwebstoffe und biologische Cluster in diesen Zonen sofort zu Boden und verfestigen sich. Die Rauheit generiert somit aktiv ihre eigene Fortpflanzung.

2.3 Phasen der Querschnittsdegradation (Stadienanalyse)

Die visuelle Analyse der Rohrinnenwandung lässt sich methodisch in drei distinkte Degradationsphasen unterteilen:

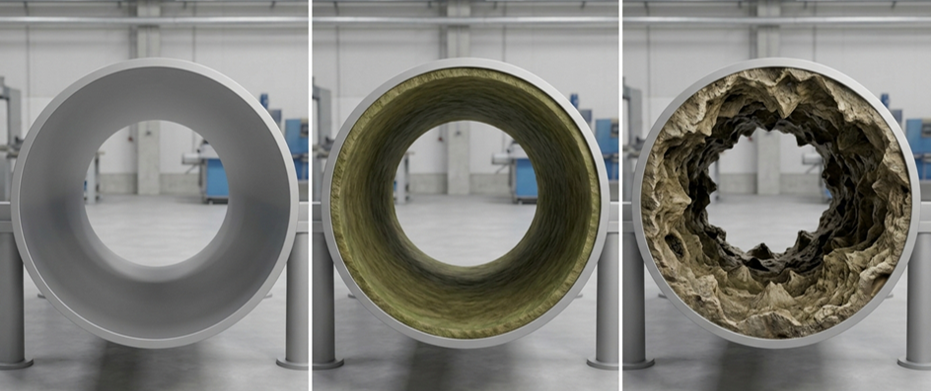

Abb. 2.1 – 2.3: Degradationsstufen der Rohrinnenwand. Links (Abb. 2.1): Nominalzustand. Mitte (Abb. 2.2): Initiale Sielhautbildung. Rechts (Abb. 2.3): Schwere unregelmäßige Inkrustation mit extremem Querschnittsverlust.

• Phase 1 (Nominaler Zustand): Der hydraulische Nominalzustand: Die Rohrinnenwandung weist die werksseitige Spezifikation auf. Es liegt eine geordnete, laminationsfreie Kernströmung vor. Schwebstoffe passieren das System translationsstabil; die Adhäsionsneigung ist minimal.
• Phase 2 (Initiale Sielhaut): Initiale Sielhautbildung und biologische Aktivierung: Es dokumentiert sich eine umlaufende, adhäsive Schicht (z. B. 5 mm Sielhaut), die das Rohr vollständig auskleidet. Die geometrische Kreisform bleibt makroskopisch intakt, jedoch ist die spezifische Oberfläche bereits drastisch erhöht. Erste Mikro-Turbulenzen etablieren sich im wandnahen Bereich.
• Phase 3 (Schwere Inkrustation): Der morphologische Klettverschluss und struktureller Querschnittsverlust: Die Akkumulation hat eine hochgradig zerklüftete, unregelmäßige Gebirgslandschaft ausgebildet. Massive Querschnittsverengungen, extreme Turbulenzfelder und die Konsolidierung von Fetten und Mineralien führen zu einem vollständigen Einbruch der hydraulischen Kapazität. Das System befindet sich im Zustand akuter Instabilität.

2.4 Biochemische und mikrobiologische Gefahrenpotentiale

Neben den hydraulischen Verlusten induziert die Degradation der Rohrinnenwand kritische chemische und mikrobiologische Risiken für die Infrastruktur und die Qualität des Transportmediums.

• Biogene Schwefelsäurekorrosion (H₂S) in Abwasserdruckleitungen: In den tiefen, anaeroben (sauerstofffreien) Zonen dicker Sielhautschichten metabolisieren sulfatreduzierende Bakterien (z. B. Desulfovibrio). Das Endprodukt, gasförmiger Schwefelwasserstoff (H₂S), diffundiert in das System und wird an feuchten, aeroben Zonen (z. B. nachgeschalteten Schachtbauwerken) durch Thiobazillen zu Schwefelsäure (H₂SO₄) oxidiert. Diese extrem aggressive Säure zerfrisst Beton- und Metallstrukturen irreversibel.
• Die mikrobiologische EPS-Matrix im Trinkwasserbereich: Im Segment der Trinkwasserversorgung fungiert der etablierte Biofilm als physikalischer Schutzpanzer für pathogene Mikroorganismen (z. B. Legionella pneumophila, Pseudomonas aeruginosa). Die dichte extrazelluläre polymere Substanz (EPS) schirmt die bakteriellen Kolonien vor den im Wasser gelösten Desinfektionsmitteln (wie Chlor oder Chlordioxid) ab. Eine reguläre chemische Desinfektion erzielt bei ausgeprägtem Biofilm keine Tiefenwirkung, sondern zehrt sich oberflächlich auf, ohne die Kontaminationsquelle nachhaltig zu eliminieren.
